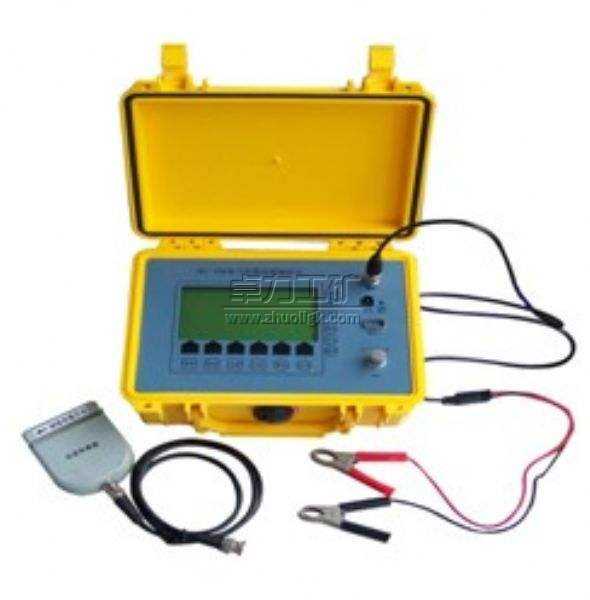

電纜故障測試儀

電纜故障測試儀|電纜故障測試儀價格

電纜故障測試儀用于檢測電纜故障，儀器種類、儀器型號大量增加，現在國內電纜故障測試儀器市場上，供應的儀器種類、儀器名稱種類繁多，除了我們常見的電纜故障測試儀以外，市場上陸續出現了直埋電纜故障測試儀、路燈電纜故障測試儀、中低壓電纜檢測儀、電纜接地故障測試儀、礦井電纜故障測試儀等等。
傳統的電纜故障測試儀，有的廠家叫電纜故障探測儀，或者叫電纜故障檢測儀，其實都是同一類儀器.
組成特點
1、單片機控制的電纜故障測試儀
其一般的組成為：
①、傳統形式：采用閃測儀、路徑儀、定點儀三件分立的形式。其裝箱方式一般為：電纜故障閃絡測試儀獨立裝箱，電纜故障定點儀、電纜路徑探測信號源及其它附件一塊裝箱，即二箱三件式。由于故障測試時，閃測儀、定點儀使用頻率髙，路徑儀使用頻率低，所以，三件獨立配置有其合理性，功能分解清晰，結構簡單、維修使用方便。
②、采用閃測儀、路徑儀合二為一組合、定點儀獨立配置形式。這種配置一般是兩箱兩件式，功能與第一種配置基本相同。其優點為少了一個部件，某種程度上可以說使用方便。其缺點為，由于路徑儀信號源使用功率較大的器件，其使用頻率并不髙，所以，這種配置增加了閃測儀的復雜性，使閃測儀的故障率提高，維修相對變的復雜。
其測試原理為：閃測儀為脈沖反射法，路徑儀采用電磁波測試最小點方法，定點儀用聲測法定點。另外，大部分廠家的定點儀采用聲磁同步方式，定點儀既能進行故障聲測定點，也能用于電纜路徑測試時作為路徑信號接收機使用。例如DTC系列電纜故障測試儀，其配套的定點儀，采用聲磁同步方式，可以用聲測法進行故障定點，其故障定點時采用表頭、耳機同時接收顯示方式，極為方便。也可以作路徑信號接收機使用，可以接收路徑儀信號源發出的路徑信號，也可以接收電纜故障定點時的高壓脈沖電磁波信號，是真正的一機多用。
單片機控制的大屏幕液晶顯示電纜故障測試儀特點：
（1）、可靠性髙：因?yàn)殚W測儀軟件固化，不會存在軟件故障，操作失誤時，可以復位重來，整個過程只需幾秒鐘時間。
（2）、測試快速：帶直流電源供電的單片機控制的閃測儀，到現場幾分鐘內就能完成測試電纜全長及傳輸速度、電纜短路故障、電纜斷線故障任務。
（3）、故障率低：因?yàn)槭菍Ｓ脺y試儀器，不會用作為其他用途，所以單片機控制閃測儀就不容易出故障，這一點對電纜維修用戶是十分必要的。
單片機控制的閃測儀其缺點為數據存貯量小。一般只存貯兩組波形，但是對儀器使用者來說，一般用同屏幕兩組波形對比（即用好相的低壓脈沖法全長測試波形及故障相的高壓沖閃法測試波形進行對比）已經足夠了。
2、筆記本型電纜故障測試儀：
筆記本型電纜故障測試儀，作為計算機領域的一個典型應用，在技術上無疑是進步。計算機的大容量數據存貯處理功能，網絡的數據傳輸功能，方便的信息管理功能，給電纜故障測試儀儀器提供了一個更好的平臺，使用好了，無疑是會對提高測試水平起到一個事半功倍的推動作用。但是，任何事情都有兩個方面，筆記本電纜故障測試儀也有它的固有缺點，在某些環境、某些場合下、它的使用確實不如用單片機控制的液晶顯示的電纜故障測試儀來得方便。
（1）、筆記本電腦電纜故障測試儀的組成形式：
目前市場上流行的筆記本電纜故障測試儀，其核心是閃測儀不同，定點儀、路徑儀與一般的電纜故障測試儀相同，測試原理也相同，它有以下幾種形式：
①、閃測儀采用一個筆記本數據采集器，定點儀、路徑儀獨立裝箱使用，即兩箱一包式、或一箱一包式，這種形式的閃測儀，完全靠筆記本電腦進行數據采集和操作，對電腦依賴性最髙，電腦出了任何問題，都會直接影響測試儀使用。
②、閃測儀采用將筆記本數據采集器及路徑儀信號源合二為一的形式。定點儀獨立裝箱。一般為兩箱一包式。這種配置，與第一種配置一樣，故障粗測完全依賴于筆記本電腦。
③、閃測儀有獨立的操作和顯示系統，閃測儀上面有筆記本電腦接口。路徑儀、定點儀獨立裝箱。這種配置，筆記本作為輔助測試儀器，可有可無。一般情況下，用戶很少使用筆記本來測試，因?yàn)橛脝纹瑱C(jī)系統來測試故障方便快捷，所以這種配置只增加了儀器的復雜性和成本，實際意義不大。
④、閃測儀采用電腦主板，顯示器用液晶顯示器，這種閃測儀，實質上與單片機控制的閃測儀性能基本相似。由于使用電腦主板，其數據存貯容量比使用單片機的閃測儀大。另外，有的閃測儀可以帶軟驅，USB接口等等，與筆記本電腦通信比較方便。但是這種閃測儀，也有與筆記本閃測儀同樣有的缺點，使用相對變的復雜一些。
（2）、筆記本電腦故障測試儀使用中的問題：
筆記本閃測儀，從其設計的技術角度說，應該說是比較先進的，使用也不會存在大的問題，但針對不同使用單位和使用現場，其缺點也十分明顯：
①、現場使用不夠快捷：現場測試時，閃測儀一般只用短短幾分鐘時間就結束。但使用用筆記本電腦，從電腦開機到運行程序、本身的過程就比較長，加上筆記本電源問題、閃測儀數據采集器電源問題、電腦死機問題、耗用的時間就更長。
②、電腦的可靠性問題：由于筆記本本身是通用的辦公設備，所以用戶購買后，一般會將配用的筆記本電腦用作其他用途，這樣，我們使用電腦時遇到的問題，在故障測試時都會遇到。例如：病毒感染問題、操作系統及軟件問題。不管是什么問題，都會影響用戶進行故障測試，讓用戶以為儀器有故障（其實大多時間是因?yàn)楣P記本電腦有問題）。
③、軟件可靠性問題：應該說，大部分廠家的筆記本軟件，軟件本身沒有多大問題。但是也有部分廠家，軟件設計不夠完善，結果為閃測儀前端（數據采集器）要挑選電腦（通用性不好），這個電腦能用，換個電腦又不能用。有些廠家的閃測儀軟件只能在筆記本系統盤（C盤）安裝，這樣，當電腦被用戶使用一段時間后，操作系統出了問題，筆記本程序就無法正常使用，只有重新安裝操作系統及軟件才行。
④、顯示問題：筆記本電腦閃測儀還有一個較大的缺陷就是，在室外工作時，尤其是有日光時，筆記本的顯示成為很大問題，這給用戶會帶來極大不便。
總之，用筆記本電腦閃測儀，對于大部分供電維修使用人員而言，是不太適應的。因?yàn)槲覀儸F(xiàn)在還不能做到所有電纜故障維修人員都是電腦方面的專家，可以自己安裝操作系統和軟件、自己解決電腦所有故障。用戶使用儀器時，電腦出了故障，儀器就不能正常使用，會給用戶解決電纜故障造成很大問題。
另外，針對廠家宣傳的電纜測試管理功能，從實際使用情況看，用戶很少使用。現在縣一級以上的供電局，都有自己的內部管理網絡，所以筆記本電腦設計的管理功能，實際很少發揮作用。用戶購買儀器、主要是為了解決電纜故障。
3、中低壓電纜故障測試儀
中低壓電纜故障測試，按測試原理的不同分為三種：一是用脈沖反射法測試原理進行故障粗測，采用比較特殊的高壓附件配套進行故障定點，例如用專用的電壓等級較低的高壓測試電源，采用大容量的脈沖電容器等等，這與傳統的電纜故障測試儀基本一樣；二是用跨步電壓測試法進行故障測試；三是用電橋測試原理進行測試�，F(xiàn)在市場上流通的中低壓電纜檢測儀，大部分是完成電纜故障粗測功能。其原理一般是采用電橋法，只不過是現在已經采用了計算機技術，采用的是智能電橋。有低壓電橋、高壓電橋等等。有些儀器還采用了超高壓數字電橋原理。給故障點加的電壓一般為200V以上，最高可以加到20KV。對于故障電阻較低的（電阻小于600MΩ）電纜故障。用中低壓電纜檢測儀可以粗測故障距離。
應用范圍：適用于故障電阻值不高的泄漏性故障測試。一般用于6000V以下等級的電纜故障測試<故障距離粗測>。
優點：對于適應測試的電纜故障，其使用簡單，對使用人員的技術要求不高。即“傻瓜”式測試。另外，對于有些故障點，如有些電纜接頭故障，由于故障點爬電距離長，不能形成“閃絡”放電的故障，由于無法用脈沖反射法（閃測法）進行故障距離粗測，采用電橋法測試就有其優越性。
缺點：只能測中低壓電纜的泄漏性故障，對于高壓電纜的大部分高電阻故障、閃絡性故障、斷線故障、以及不知道電纜全長的故障無法直接進行測試。
4、直埋電纜故障測試儀
直埋電纜，絕大部分故障用傳統的電纜故障測試儀都能完成的工作，直接以電纜鋪設方式命名儀器名稱，是由于采用的故障測試原理不同。一般情況下，直埋電纜故障測試儀采用的故障定點方法是跨步電壓法，其工作原理為：給接地電纜電線施加一固定電壓信號，在接地點周圍地面就形成電場，離故障點越近，相同距離間電位差越大，反之亦然。根據這一原理，就能找到接地故障點。
故障距離的粗測可以采用脈沖反射法，也可以采用電橋法，就看生產廠家怎么配套。我們一般說的直埋電纜故障測試儀就是一套跨步電壓定點系統，包含電壓發射機和跨步電壓接收機兩部分，不含故障粗測和路徑測試功能。
對接地電阻很小的地埋電纜電線故障，用直埋電纜故障測試儀能夠達到測試目的。但用這種儀器檢測地埋電纜電線故障，其局限性也非常大。因?yàn)殡娎|故障中，大部分故障點處接地電阻非常高，通常阻值較低的為幾十千歐，阻值高的達幾兆甚至幾百兆歐。因此，用該類儀器排除高阻故障效率較低，誤判率較高、儀器使用局限性較大。
5、路燈電纜故障測試儀
路燈電纜故障測試儀，其實質是解決低壓電纜測試問題。其測試方法分為跨步電壓法、以及采用電磁波定點兩種，適用于測試路燈電纜故障、直埋電纜故障、直埋光纜對地絕緣故障、交聯電纜外護套故障、地埋線電纜故障等等。就其測試原理講，實際上與直埋電纜故障測試儀是相同的。
6、礦井用電纜故障測試儀
礦井電纜，與其它電纜并沒有實質的不同，只是儀器的使用環境條件不一樣，所以對儀器有與其它電纜不一樣的要求。例如煤礦電纜可能不能采用高壓沖閃法進行測試，有些礦井使用高壓儀器不方便等等。目前市場上的礦井電纜故障測試儀，有的用脈沖反射法直接進行測試，可以測試短路、斷線故障；有的采用智能電橋測試原理進行測試，可以測試故障點阻值不太高的泄漏性高阻故障；有的是脈沖反射法和電橋法同時采用，使用范圍就更廣泛一些。
通過以上介紹，我們可以看到，盡管儀器的種類名稱不一樣，其測試原理其實就那么幾種，儀器名稱不同，主要是生產廠家按使用對象不同，從市場營銷的需要給儀器命名。作為儀器使用者，不要看儀器叫什么名稱，主要要了解儀器是采用什么測試原理，從而確定是否能滿足需要。

測試方法

主要用途	適用于在規定火焰條件下單根絕緣電線或電纜的燃燒試驗方法及試驗要求。
技術指標	1、金屬罩尺寸：寬（1200±25）mm，高（300±25）mm，深（450±25）mm 2、燃燒氣體：純度超過95%的丙烷 3、試驗電線電纜長度：（600±25）mm
適用標準	GB/T 18380.11-2008 單根絕緣電線電纜火焰垂直蔓延試驗試驗裝置 GB/T 18380.13-2008 電纜和光纜在火焰條件下的燃燒試驗電纜和光纜在火焰條件下的燃燒試驗第13部分：單根絕緣電線電纜火焰垂直蔓延試驗測定燃燒的滴落（物）/微粒的試驗方法
關鍵詞	單根電線電纜燃燒性能儀，LFY-641單根電線電纜垂直燃燒性能儀，電纜垂直燃燒性能測試儀，單根電線電纜垂直燃燒性能測試儀，單根電線電纜垂直燃燒儀

配套附件
高壓測試附件，是電纜故障測試時必不可少的，一般有以下幾種：
（1）、分立高壓脈沖測試配套附件
高壓試驗變壓器：高壓閃絡測試時，使用的高壓試驗變壓器功率1.5—5KW，輸出電壓0—70KV（直流），交直流兩用（用直流功能）。需要注意的是，要用線圈鐵芯型的變壓器，不能用可控硅型直流高壓發生器。
操作箱：高壓試驗操作箱與高壓試驗變壓器配套,一般需要輸出交流0—50KV，直流0—70KV電壓、輸出功率1.5－5KW、具有20A過流保護功能或者能將過流保護功能關斷。
高壓脈沖電容器：高壓測試時，對于高壓電纜推薦使用耐壓20－40KV，容量1.5—2цF電容，對低壓電纜測試，可使用耐壓大于10KV、容量6—8цF高壓脈沖電容器。
分立式高壓附件的優點是：價格低，三件全套8000元－15000元；安全性可靠性高；可以一機多用，靈活運用。缺點為接線稍為多一些。
（2）、一體化高壓脈沖測試電源
一體化高壓脈沖測試電源，輸出電壓與分立型基本相同，有兩種形式，一是將高壓試驗變壓器，操作箱做成一體，高壓脈沖電容器另外接；二是將高壓試驗變壓器，操作箱、高壓脈沖電容器做成一體。為了操作安全，控制一般做成線控或遙控的，也有直接操作的。
一體化高壓脈沖測試電源的最大優點是現場接線少，用戶感覺使用簡單。但其價格也較高，一般為25000－35000元，儀器單件重量也較重。另外，高壓器件集成到一塊，故障率相對分立型較高，維修不便。
（3）、一體化低壓脈沖測試電源
一體化低壓脈沖測試電源，輸出電壓一般為直流10KV,功率小于1KVA。主要功能是測試低壓電纜故障時做為高壓脈沖電源使用。有的可以做為交聯電纜外護套故障測試儀的跨步電壓發生器使用，或者作為交聯電纜外護套耐壓檢測儀使用，也可以做為一部分高壓電纜高壓脈沖測試電源使用（故障電阻不高時）。
一體化低壓脈沖測試電源，做為專用電源設計，價格一般在20000元以內，其各個生產廠家的儀器名稱不盡相同，使用者主要要看儀器技術參數，判斷能否滿足測試需要。
