YT28氣腿式鑿巖機

YT28氣腿式鑿巖機|YT28風動鑿巖機|YT28鑿巖機配件|YT28鑿巖機價格|YT28氣腿鑿巖機廠家

摘要
       YT28型氣腿式鑿巖機，是目前市場上比較新型的高效率鑿巖機械風動工具，主要使用在礦井的掘進時巖石的鉆鑿爆破。
       YT28型氣腿式鑿巖機，是一種新型、高效的鑿巖機械。它廣泛應用于采石、開礦、巷道掘進以及各種鑿巖作業中鉆鑿爆破孔，是礦山、水利、建材、能源、交通、軍工及地質工程中不可缺少的重要機具。
　　YT28型鑿巖機的使用范圍較廣，最適于在中硬或堅硬（f=8~18）巖石上鉆鑿水平和傾斜炮孔，也可垂直向上鉆鑿 頂板上的錨桿孔。炮孔直徑一般為34~42毫米，有效經濟的鉆孔深度可達5米。

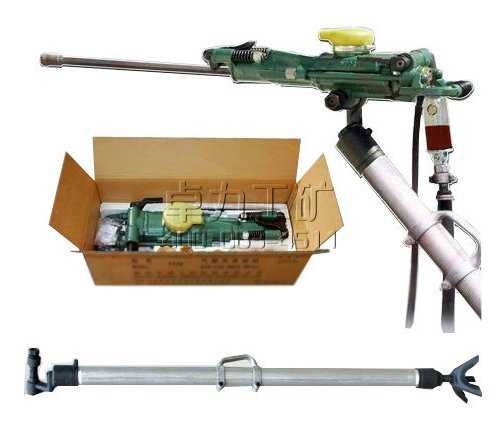

　　YT28型氣腿式鑿巖機既可以根據巷道斷面大小與FT160BD型短氣腿、FT160BC型長 氣腿或FT160S型雙級氣腿配套使用，也可以裝在臺車或臺架上工作。

　　


三、工作原理 YT28型鑿巖機是用壓縮空氣推動活塞作往復運動的。沖程時，活塞沖擊釬具鑿碎巖石；回程時，活塞帶動釬具回轉一定角度。連續的沖擊、回轉使釬具在巖石上鑿出圓形炮孔�！�
（一）活塞沖程
　如圖１：當操縱把置于運轉位置時，壓縮空氣由Ａ進入氣缸后腔，推動活塞前沖。當活塞后緣Ｖ２打開推閥孔Ｔ２時，一部分壓氣經由Ｔ２進入并柜，推閥換向，關閉沖程氣路Ａ（同時打開回程氣路Ｂ），此時，活塞靠慣性及壓氣膨脹作功，繼續前沖，撞擊釬尾，完成沖程運動。
 （二）活塞回程
      如圖２：沖程終止，活塞撞擊釬尾后，同時獲得了一定回跳速度。此時，回程氣路Ｂ打開，壓氣經回程氣路Ｂ進入氣缸前腔，推動活塞后退（回程）。當活塞前緣Ｖ１打開推閥孔Ｔ１時，一部分壓氣經由Ｔ１進入閥套，推閥換向，關閉回程氣路Ｂ（同時打開沖程氣路Ａ，氣缸后腔又開始充氣），此時，活塞仍靠慣性及壓氣膨脹作功繼續后退，直至氣缸后腔充氣壓力足夠推動活塞作一循環的沖程運動。
       活塞回程中，棘輪爪在塔形彈簧的作用下頂住內棘輪齒面，使螺旋棒不能反向轉動，螺旋母連同活塞一起沿螺旋醋轉動后退，并帶動轉動套、釬套使釬具旋轉。
四、使用與維護。
　１、由于機器出廠時注有防銹油以及運輸、庫存難免侵入灰塵，新機器在使用之前須拆卸清洗內部零件。重新組裝后，使用之前應在低氣壓下（０．３Ｍｐａ）或者開半車運轉３～５分鐘，以檢查是否正常�！�
２、連接氣、水管時，應先吹凈管內的贓物，以免雜物進入機內研損機件�！�
３、開動機器前，必須細心檢查各螺紋、卡環連接處是否可靠，各操作手柄是否靈活；注油器內要裝滿潤滑油，并調節好油閥。工作過程中一般應每隔一小時檢查或向注油器內注油一次。嚴禁無油作業！　
４、機器開動時應先小車開動，在氣腿頂力逐漸加大的同時逐漸開全車鑿巖。不得在氣腿推力最大時驟然開全車運轉，更不應當長時間開全車空運轉，以免零件擦傷和損壞。在拔釬時，應以開半車為宜。　
５、工作結束，應先關閉水管，再經運轉片刻，以吹凈機內殘余水滴，防止零件銹蝕�！�
６、經常使用的機器，應注意定期保養和維護。至少每周檢修一次，清除機內贓物，注意更換損傷和失效的零件�！。�、已用過的機器，如須長期存放，應拆卸、清洗、涂油封存，放置于陰涼干燥處。
（二）鑿巖機的操作
       １、操縱閥：為了便于操作，ＹＴ２８型鑿巖機的操縱機構全集中在柄體上。操作閥由操縱把控制，是開閉調節鑿巖機運轉力量、氣水聯動、強力吹洗的控制機構。操縱把共有五個位置，每個位置的功能范圍如圖３

２、調壓閥與換向閥：調壓閥是調節氣腿推力的裝置，如圖３所示，沿箭頭方向扳動調壓閥，氣腿推力便逐漸增大。換向閥是操縱氣腿快速縮回的裝置。鑿巖機在作業過程中，當氣腿的推進長度不能滿足鑿深要求，需要挪動氣腿換位作第二次推進時，只需勾動扳機推動換向閥從Ａ換到Ｂ位（見圖４），氣腿便快速縮回，進行換位（而不需要關閉操縱閥和調壓閥）。

３、注油器：ＦＹ２００Ａ型注油器，調節油量十分方便。只須用螺絲刀調節調油閥與油閥的錐面間隙（見圖５），即可控制注油器的出油量。一般每分鐘耗油量在２．５～３毫升為宜。　如果觀察排氣中帶有細膩而均勻的油珠，即表示油量適當。調油閥經調節后要特別注意擰緊螺母，以免螺母松脫和調油閥失靈、丟失等。
（三）潤滑油
　潤滑油對機器的性能和使用壽命影響很大，正確地選擇潤滑油（不得使用潤滑脂潤滑），對于充分發揮機器的最優性能，延長使用的經濟壽命是十分重要的。
（四）輸氣管路與氣壓水壓
   　氣管內徑２５毫米。為了避免管路壓力損失過大，從氣源到機器的氣管長度最好不超過１５米，并且管路接頭的通徑不得小于１９毫米。鑿巖機的工作氣壓直接影響鑿巖效率和經濟壽命；氣壓過高，機件、釬具易損；氣壓過低，不能充分發揮機器的功率；一般氣壓以０．４～０．６３兆帕為宜�！�
       水管內徑１３毫米。工作水壓應低于當時的工作氣壓。水壓過高易造成氣水聯動失靈，甚至發生“洗錘”而破壞機器潤滑等弊病。一般水壓０．２～０．３兆帕為宜。
（五）釬桿
　     鑿巖機的鑿巖效率及零件的使用壽命與釬桿的制造質量關系很大，對釬桿的制造與使用應符合下述要求：　       １、釬尾端面硬度４９～５５ＨＲＣ。硬度過高容易“崩釬”損傷活塞；硬度過低，釬尾易被打“脹”而不易取出�！�
       ２、釬尾端面應平整并與釬桿軸線垂直，倒角不可過大�！�
       ３、釬尾水針孔的軸線偏移不允許超過１毫米；孔徑、孔深應符合圖６的要求，否則容易折斷水針。
（六）拆裝注意事項：
�。�、閥組：　閥組是鑿巖機的重要部件。拆裝時要小心，不可敲擊、磕碰出毛刺。重裝時必須保持零件清潔，裝好后用手輕輕搖動，閥應能在閥柜和閥套間靈活運動（至兩端極限位置）。
   ２、螺旋母　螺旋母與活塞是左旋螺紋連接，拆裝時要注意旋轉方向。
   ３、氣（水）管彎頭　拆卸時，先將氣管彎頭或水管彎頭往里推，再用螺絲刀將鋼絲卡環撬出即可取出氣管彎頭或水管彎頭。裝配時，行將氣管彎頭或水管彎頭推到底，用螺絲刀將鋼絲卡環拔入柄體的半圓槽內，再將氣管彎頭或水管彎頭拉出頂住卡環，即可安全使用。
�。�、整機重裝時，兩側長拉桿螺母必須均勻擰緊，以保證運動部件正常運轉�！�
（七）技術保安：
　 １、接通壓氣之前，應將操縱把及調壓閥手柄回復零位；開車前應檢查各螺紋、卡環聯結是否松脫，以防止工作中不慎傷人。　
     ２、在鑿巖過程中要特別注意釬桿突然折斷，防止工傷事故的發生。

YT28氣腿式鑿巖機引進國內外先進生產設備及制造設計工藝,專業打造好產品熱線電話: 18953724511  / 18605374511
　　YT28氣腿式鑿巖機，是一種新型高效率的鑿巖機械。它廣泛適用于礦山巷道掘進及各種鑿巖作業中鉆鑿爆破孔，冶金、煤炭、鐵路、交通、水利建設及國防石方工程不可缺少的重要機具。
　　YT28鑿巖機的適用范圍較廣，最適用于在中硬或堅硬（F=8︿18）巖石上鉆鑿水平和傾斜炮孔，也可垂直向上鉆鑿頂板上的錨桿孔。炮孔直徑一般為34-42毫米，有效經濟的鉆孔深度可達5米。本機既可以根據巷道斷面大小與FT160BD型短氣腿、FT160BC型長氣腿或FT160S型雙氣腿配置使用，也可以裝在鉆車或鉆架上工作。
　　本機配置采用FY200B型注油器其外殼采用改進性聚碳酸脂材料，便于觀察油面、調節油量以保證良好的潤滑。

　YT28氣腿式鑿巖機特點：
　·適用于中硬或堅硬巖石濕式鑿巖。
　·操作機構集中、啟動靈活、氣水聯動、使用方便、維修簡易。
　·節能高效、零件壽命長、通用率高、可靠性好。
　·效率高、吹洗炮孔功能強，轉釬力矩大而優于同類產品。
　·整機配用FY200B注油器。

　YT28型氣腿鑿巖機是現代的鑿巖機產品，YT28鑿巖機采用了現代鑿巖機的設計技術，與同類型產品比較，具有效率高，噪聲小、重量輕、經濟效果好、進尺速度快等優點。YT28鑿巖機的性能優越，使用最可靠。最高效的鑿巖機。YT28鑿巖機最適合大型礦山、中型礦山和遂道的鑿巖作業，在國內用戶反應好。
  　 YT28型氣腿式鑿巖機采用氣水聯動、氣腿快速退回、氣壓調節等機構.控制手柄集中與柄體,機構新穎、操作方便.配帶的消音罩能有效地降低噪音和隨意改變排氣方向,改善現場作業條件.與同類型鑿巖機比較:重量輕、噪音小、效率高、經濟效果好。
　　YT28型氣腿式鑿巖機廣泛應用與礦山開采,巷道掘進及各種鑿巖作業.是冶金、煤炭、鐵路、交通、水利、基建和國防石方工程中的重要機具.本機使用與中硬或堅硬巖石的濕式鉆鑿作業,炮口直徑達34-42mm,鉆孔深度可達5m.與FT160A型氣腿配套可鉆鑿水平和傾斜炮孔;亦可安裝與臺車或支架上作業。

卓力工礦是國內知名YT28氣腿式鑿巖機生產廠家，有豐富的經驗為客戶提供高品質的YT28氣腿式鑿巖機及完善的售后服務，如果您想了解最新YT28氣腿式鑿巖機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：YT28氣腿式鑿巖機發貨時間？ YT28氣腿式鑿巖機售后保障？ YT28氣腿式鑿巖機訂貨需要提供什么信息？

產品標簽：YT28氣腿式鑿巖機| YT28風動鑿巖機|YT28鑿巖機配件|YT28鑿巖機價格|YT28氣腿鑿巖機廠家
